Top 100 Glass

Tanúsított lapostetős felülvilágító, magas hőszigetelési értékű üvegezéssel, pontszerű bevilágítást és szellőzést biztosítva

Alkalmazható:

  • Lapos és enyhén ferde tetőkhöz 0°–15°-os dőlésszöggel
  • Ajánlott minimális beépítési szög: 3°
  • Felsőkategóriás ipari objektumokhoz, kereskedelmi- és középületekhez

Főbb előnyök:

  • Modern kialakítás
  • Elegáns üvegfelület, amely tökéletesen illeszkedik az üvegezéshez és az alumínium kerethez, így csökkenti a szennyeződések lerakódását
  • Robusztus és strapabíró
  • Emelt hangszigetelés
  • Átesésvédelem a DIN 18008-6 és a CSTB Cahier 3228 1200J szabványok szerint
Zöld tető VELUX Top 100 Glass lapostetős felülvilágítóval, fákkal körülvéve
Galéria megtekintése

Kapcsolódó dokumentumok és hivatkozások

Termékadatok

  • Röviden
    A Top 100 Glass egy magas szigetelési értékű tanúsított lapostetős felülvilágító, amely pontszerű bevilágítást és szellőzést biztosít. A rendszer egy alumínium kerettel ellátott üveg felső részből és előregyártott fém, vagy üvegszálas műanyag (GRP) lábazatból áll. Gyorsan és egyszerűen felszerelhető.

    Kapható fix vagy szellőző egységként, utóbbi komfort szellőztetéshez használható.
    A fix elemek olyan különálló felülvilágítók, amelyek nem rendelkeznek szellőztetési lehetőséggel, és pontszerű bevilágítással felülről árasztják el fénnyel az egész helyiséget. Szükség esetén, a megfelelő kiegészítőkkel – például láncos motorral – nyitható változattá alakíthatók.
    A nyitható elemek az optimális bevilágítás mellett természetes szellőzést is biztosítanak. Ajánlott a 230 V-os, 300 mm hosszú láncos motor használata.
  • Részletek
    A Top 100 Glass beépítésre kész állapotban kerül kiszállításra. Kiváló minőségű üveg felső részből és előregyártott, szigetelt lábazatból áll. A fém lábazat belső fehér burkolata RAL 9002 (opcionálisan RAL 9010) bevonattal rendelkezik. Az üvegszál erősítésű műanyag (GRP) lábazat belső burkolata szintén RAL 9002 bevonatú.

    3D modell

    Kialakítás

    Top 100 Glass fém lábazattal

    Top 100 Glass fém lábazattal

    1. Alumíniumkeret (magassága az üvegezési változattól függ) — Előre összeszerelt keret, fekete színű, porszórt alumíniumprofil, RAL 9005.
    2. Hőszigetelő üvegegység (IGU) — Kapható 2-rétegű és 3-rétegű üvegezéssel, LowE-bevonattal vagy opcionális napvédő bevonattal.
    3. Szitanyomásos üvegszegély —esztétikus lezárást biztosít, valamint UV-védelmet nyújt az alatta lévő szerkezetnek.
    4. Kettős tömítések — A szellőzőkeret kettős csőprofilú tömítése javítja a szigetelési és tömítési értékeket.
    5. Szigetelt fém lábazat („Iso Therm” típus) — Hőhídmentes lábazat, 60 mm vastag vliesbevonatú ásványgyapot szigeteléssel. Rendelhető 300, 400, 500 és 600 mm magas kivitelben.
    6. Alumíniumprofil — Egy leszorítósín szükség esetén mechanikusan csavarozott rögzítést biztosít a tetőfóliának a lábazat ferde részén.
    Top 100 Glass GRP lábazattal

    Top 100 Glass GRP lábazattal

    1. Alumíniumkeret (magassága az üvegezési változattól függ) — Előre összeszerelt keret, fekete színű, porszórt alumíniumprofil, RAL 9005.
    2. Hőszigetelő üvegegység (IGU) — Kapható 2-rétegű és 3-rétegű üvegezéssel, LowE-bevonattal vagy opcionális napvédő bevonattal.
    3. Szitanyomásos üvegszegély —esztétikus lezárást biztosít, valamint UV-védelmet nyújt az alatta lévő szerkezetnek.
    4. Kettős tömítések — A szellőzőkeret kettős csőprofilú tömítése javítja a szigetelési és tömítési értékeket.
    5. Szigetelt GRP lábazat („AKi” típus) — Hőhídmentes, üvegszállal erősített műanyagból (GRP) készült lábazat 60 mm vastag hőszigeteléssel. Rendelhető 150, 300 és 500 mm magas kivitelben.
  • Funkciók és méretek

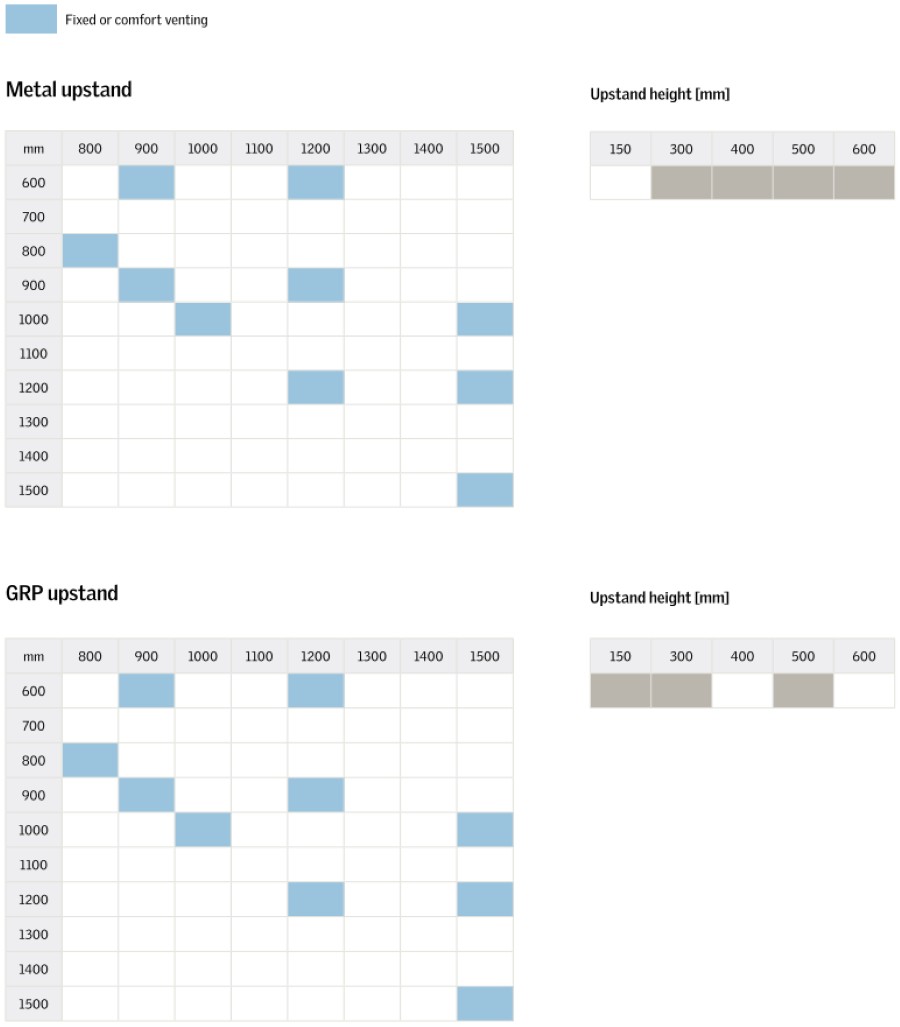

    A Top 100 Glass 10 standard méretben (fix és nyitható) kapható.

    További részleteket a mérettáblázatunkban talál:


    Top 100 mérettáblázat
  • Üvegezés
    Top 100 Glass 3-rétegű üvegezéssel

    Top 100 Glass 3-rétegű üvegezéssel

    A Top 100 Glass lapostetős felülvilágító energiatakarékos 2-vagy 3-rétegű hőszigetelő üvegezéssel van ellátva, a következő jellemzőkkel:

    • Hőszigetelő üvegezés (Ug-érték akár 0,5 W / m²K)
    • Edzett külső üvegréteg
    • Belső oldalon ragasztott biztonsági üveg (VSG)
    • „Warm Edge” távtartó a páralecsapódás csökkentésére és a lehető legjobb hőszigetelés érdekében
    • Opcionális napvédő bevonat
    • Az üvegezés UV-álló szilikonnal van az alumíniumkerethez ragasztva
    • Az üvegezés 115 mm széles peremszitanyomással rendelkezik
